SENDVIČOVÉ PANELY PIR

Sendvičové panely představují moderní, efektivní, trvanlivé a zároveň ekonomické řešení pro opláštění staveb. Využívají se především pro průmyslové a zemědělské objekty jako výrobní a skladovací haly, chladírny a mrazírny, stáje. Stejně dobře najdou uplatnění u obchodních, sportovních nebo administrativních center a dalších staveb občanské vybavenosti. Kromě vnějšího opláštění stěn se dají použít i na střechy, podhledy, příčky a dokonce i pro nosné stěny menších objektů, třeba mobilních chladicích boxů.

Lehká konstrukce sendvičových panelů spojuje jádro z PIR pěny s obalem z ocelového plechu v různých profi lacích, barvách a povrchových úpravách. Vnitřní vrstva PIR pěny poskytuje výborné tepelně izolační, akustické i protipožární vlastnosti, zatímco obkladové nosné vrstvy garantují tuhost a stabilitu.

Díky variabilitě provedení a nízké hmotnosti se s panely snadno manipuluje i bez těžkých zvedacích zařízení. Montáž není závislá na povětrnostních podmínkách. Smontované panely mohou být bez poškození rozebrány a opakovaně sestaveny, například když se změní využití haly.

V nabídce SATJAM najdete panely o tloušťce 40 až 220 milimetrů, ve standardních stavebních šířkách 1 000, 1 050 a 1 150 milimetrů a s variabilní délkou od 2 až po 16 metrů. Sortiment obsahuje také veškeré potřebné příslušenství.

Využití sendvičových panelů

  • průmyslové stavby
  • zemědělské stavby
  • komerční stavby
  • sport a občanská vybavenost

Stěnový sendvičový panel
PIRTECH PWS – PIR ST

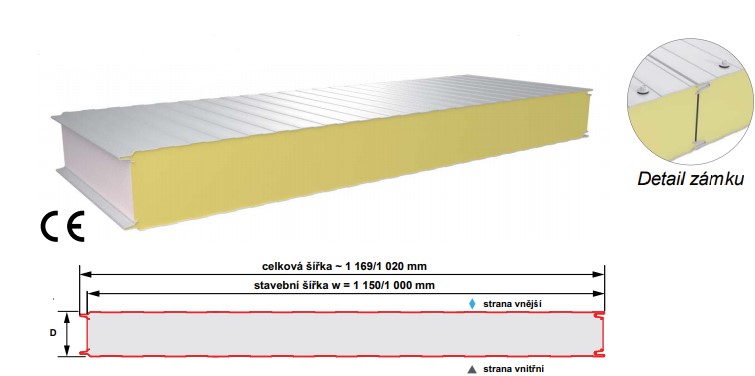

Stěnové sendvičové panely PIRTECH STANDARD s viditelným kotvením se stavební šířkou modulu 1 000/1 150 mm se dají jednoduše a lehce upevnit ke konstrukcím z různého materiálu pomocí systémových šroubů určených pro příslušný materiál nosné konstrukce (ocel, beton, dřevo). Standardizované řešení podélných zámků typu pero-drážka zajišťuje velmi dobrou těsnost, odolnost proti ohni a urychluje montáž.

Stěnový sendvičový panel PIRTECH PWS – PIR ST
Izolační jádro tuhá pěna PIR
Tloušťky (D) (mm) 40, 50, 60, 80, 100, 120
Stavební šířka (mm) 1 000, 1 050
Celková šířka (mm) 1 020, 1 169
Hmotnost (kg/m2) 9,4 - 12,6
Hustota izolačního jádra (kg/m3) 40±3
Min. délka panelu (bm) 2,0
Max. délka panelu (bm) 16,0
Tloušťka plechu vnitřního/vnějšího (mm) 0,4-0,7/0,4-0,63
Součinitel prostupu tepla Uc (W/m2K) 40 mm: 0,60
50 mm: 0,46
60 mm: 0,38
80 mm: 0,29
100 mm: 0,23
120 mm: 0,19
Součinitel tepelné vodivosti λ (W/mK) 0,023
Typ profi lace vnější T, M, F
Typ profi lace vnitřní T
Povrchová úprava polyester lesk / mat, polyuretan
Příslušenství kotevní prvky, těsnění, klempířské doplňky

Stěnový sendvičový panel
PIRTECH PWS – PIR PL

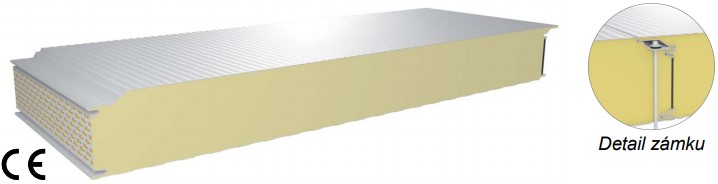

Stěnové sendvičové panely PIRTECH PLUS se skrytým kotvením s maximální stavební šířkou modulu 1 050 mm se dají jednoduše a lehce upevnit ke konstrukcím různého materiálu pomocí systémových šroubů určených pro příslušný materiál nosné konstrukce (ocel, beton, dřevo). Fasáda z panelů tohoto typu vzbuzuje dojem kompaktního povrchu (bez viditelných spojů a kotevních prvků), a díky tomu se toto řešení často používá u průmyslových objektů s vyššími nároky na design.

Stěnový sendvičový panel PIRTECH PWS – PIR PL
Izolační jádro tuhá pěna PIR
Tloušťky (D) (mm) 60, 80, 100, 120
Stavební šířka (mm) 1 050
Celková šířka (mm) 1 104
Hmotnost (kg/m2) 11,04-14,5
Hustota izolačního jádra (kg/m3) 40±3
Min. délka panelu (bm) 2,0
Max. délka panelu (bm) 16,0
Tloušťka plechu vnitřního/vnějšího (mm) 0,4-0,7/0,4-0,63
Součinitel prostupu tepla Uc (W/m2K) 60 mm: 0,41
80 mm: 0,30
100 mm: 0,23
120 mm: 0,20
Součinitel tepelné vodivosti λ (W/mK) 0,023
Typ profi lace vnější T, M, F
Typ profi lace vnitřní T
Povrchová úprava polyester lesk / mat, polyuretan
Příslušenství kotevní prvky, těsnění, klempířské doplňky

Střešní sendvičový panel
PIRTECH PWD – PIR

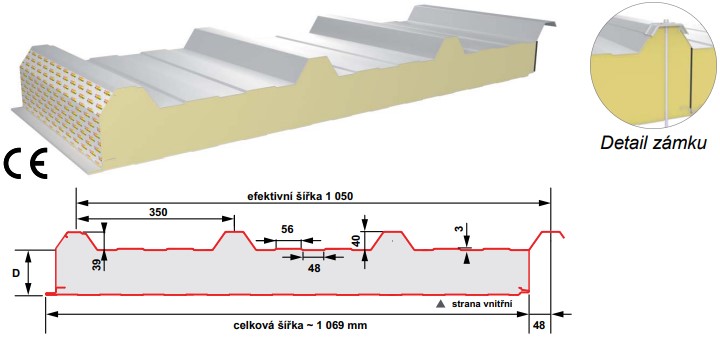

Střešní sendvičové panely PIRTECH se stavební šířkou modulu 1050 mm se dají jednoduše upevnit ke konstrukcím z různého materiálu pomocí kalot a příslušných systémových šroubů. Profilace vnějšího pláště (trapézový profil) umožňuje přenos vysokého zatížení. Panely PWD - PIR lze používat u systémů s jedním či vice poli. Použitelné pro sklony od 4°.

Střešní sendvičový panel PIRTECH PWD – PIR
Izolační jádro tuhá pěna PIR
Tloušťky (D) (mm) 40, 60, 80, 100, 120, 160
Stavební šířka (mm) 1 050
Celková šířka (mm) 1 069
Hmotnost (kg/m2) 11,2-15,0
Hustota izolačního jádra (kg/m3) 40±3
Min. délka panelu (bm) 2,0
Max. délka panelu (bm) 16,0
Tloušťka plechu vnitřního/vnějšího (mm) 0,4-0,7/0,4-0,63
Součinitel prostupu tepla Uc (W/m2K) 60 mm: 0,53
60 mm: 0,37
80 mm: 0,28
100 mm: 0,22
120 mm: 0,18
160 mm: 0,14
Součinitel tepelné vodivosti λ (W/mK) 0,023
Typ profi lace vnější Trapez t40
Typ profilace vnitřní T
Povrchová úprava polyester lesk / mat, polyuretan
Příslušenství kotevní prvky, těsnění, klempířské doplňky

Stěnový sendvičový panel
PIRTECH PWS – PIR CH

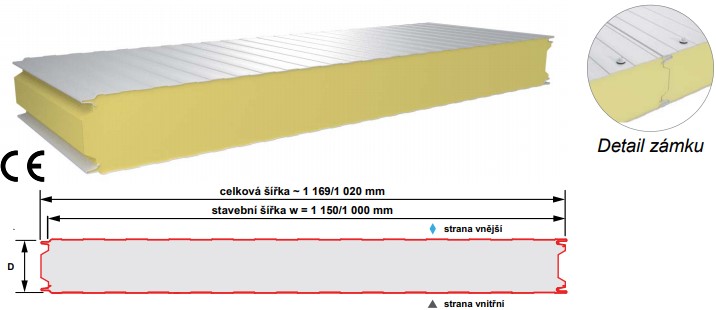

Stěnové sendvičové panely PIRTECH CHLADÍRENSKÉ s viditelným kotvením a s šířkou modulu 1000/1150 mm se dají jednoduše a lehce upevnit ke konstrukcím různého druhu pomocí systémových šroubů určených pro příslušný materiál nosné konstrukce (ocel, beton dřevo). Tyto panely jsou určeny k použití jako vnější stěny, konstrukce stropu (s dodatečnou krytinou) a vnitřní stěny v chladírenských a mrazírenských objektech.

Stěnový sendvičový panel  PIRTECH PWS – PIR CH
Izolační jádro tuhá pěna PIR
Tloušťky (D) (mm) 120, 160, 180, 200, 220
Stavební šířka (mm) 1 000, 1 150
Celková šířka (mm) 1 020, 1 169
Hmotnost (kg/m2) 14,05-20,5
Hustota izolačního jádra (kg/m3) 40±3
Min. délka panelu (bm) 2,0
Max. délka panelu (bm) 16,0
Tloušťka plechu vnitřního/vnějšího (mm) 0,4-0,7/0,4-0,63
Součinitel prostupu tepla Uc (W/m2K) 120 mm: 0,18
160 mm: 0,14
180 mm: 0,12
200 mm: 0,11
220 mm: 0,10
Součinitel tepelné vodivosti λ (W/mK) 0,023
Typ profi lace vnější T, M, F
Typ profilace vnitřní T
Povrchová úprava polyester lesk / mat, polyuretan
Příslušenství kotevní prvky, těsnění, klempířské doplňky

Sendvičové stěnové panely

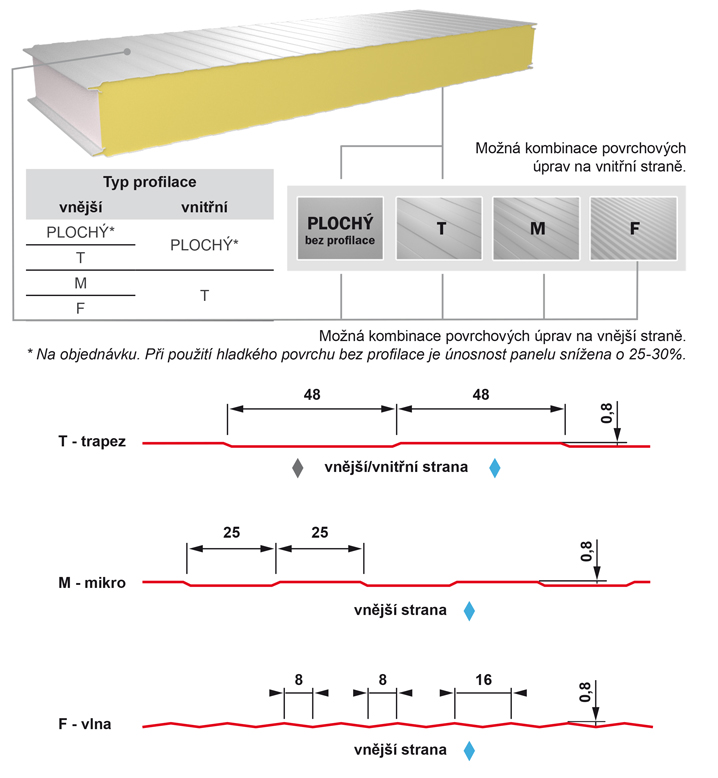

možnosti profilace

Sendvičové stěnové panely možnosti profilace

Sendvičové panely
- rozsah vyrobitelných délek dle barevností

Skupina 1

Barvy RAL:

RAL 9002 **
RAL 9010 **

Min. délka panelu: 2 m

Max. délka STŘEŠNÍHO panelu: 16 m

Max. délka STĚNOVÉHO panelu: 16 m

Skupina 2

Barvy RAL:

RAL 1002 **
RAL 1021 **
RAL 7000 **
RAL 7035 **
RAL 9006 **

Min. délka panelu: 2 m

Max. délka STŘEŠNÍHO panelu: 15 m

Max. délka STĚNOVÉHO panelu: 12 m

Skupina 3

Barvy RAL:

RAL 3011 **
RAL 3016 **
RAL 5010 **
RAL 6005 **
RAL 6029 **
RAL 7016 **
RAL 7024 **
RAL 8004 **
RAL 8016 **
RAL 8017 **
RAL 9005 **
RAL 9007 **

Min. délka panelu: 2 m

Max. délka STŘEŠNÍHO panelu: 12 m

Max. délka STĚNOVÉHO panelu: 9 m

Sendvičové panely
příslušenství

Šrouby

SO6S

šroub pro kotvení sendvičových panelů do podkladu z ocelových za studena tvarovaných profilů tl. 1,5-6 mm. Délka šroubů 80- 280 mm pro sendvičové panely tl. 35-260 mm.

SO12S

Šroub pro kotvení sendvičových panelů do podkladu z ocelových za tepla tvarovaných profi lů. Vrtná kapacita 12 mm. Délka šroubů 80-280 mm pro sendvičové panely tl. 25-250 mm.

SDB

Šroub pro kotvení sendvičových panelů do betonu a dřeva. Při kotvení do betonu je nutno předvrtat otvor o průměru 5 mm. Délka šroubů 120 – 260 mm, pro sendvičové panely tl. 65-225 mm.

Roznášecí podložka


Je nepostradatelným prvkem při instalaci sendvičových panelů se skrytým kotvením PIRTECH PWS - PIR PL. Jeho nepoužití má za následek snížení nosnosti panelů o 30 %. Roznášecí podložka má tři otvory pro snažší umístnění kotevních šroubů. Užívají se dva šrouby pro jednu podložku.

Kalota


Střešní sendvičové panely jsou kotveny dvěmi nebo třemi kotevními šrouby na šírku panelu. Pro roznesení napětí se užívají kaloty.

Standardizované klempířské doplňky


Standardizované klempířské doplňky nabízí základní prvky lemování pro použití společně se sendvičovými panely. Jedná se o osvědčený a prověřený systém, který řeší Váš projekt do nejmenšího detailu.

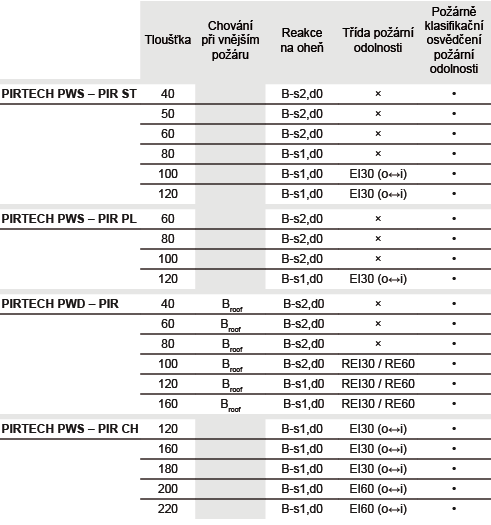

Základní parametry požární odolnosti
